粘滞流体阻尼器
时间:2020-06-19 15:15:50 阅读:

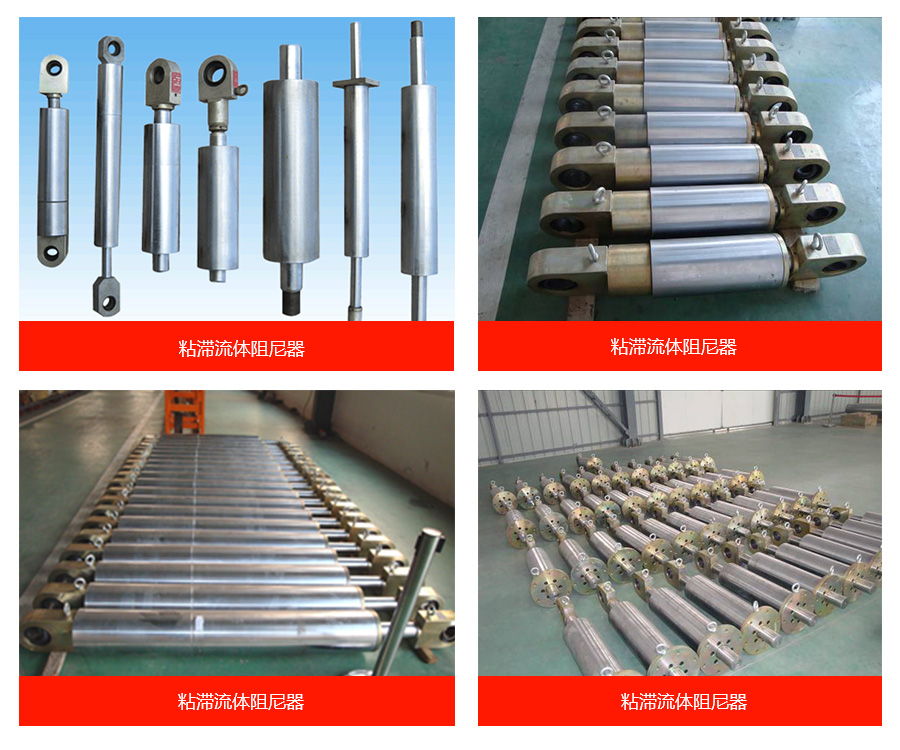

粘滞流体阻尼器

粘滞阻尼器一般由缸筒、活塞、阻尼孔、阻尼介质(粘滞流体)和导杆等部分组成。在强震或风振中能率先消耗震(振)动能量,迅速衰减结构的震(振)动反应并保护主体结构和构件免遭破坏,确保结构在强震或风振中的安全。

减震原理

当工程结构因振动而发生变形时,安装在结构中的粘滞阻尼器的活塞与缸筒之间发生相对运动,由于活塞前后的压力差使粘滞流体从阻尼孔中通过,从而产生阻尼力,耗散外界输入结构的振动能量,达到减轻结构振动响应的目的。

粘滞流体阻尼器技术参数举例说明
常规粘滞流体阻尼器输出力与活塞相对运动速度之间的关系可定义为:F=C・Vα
式中:F-阻尼器输出阻尼力(kN);
C-阻尼系数(kN/(m/s)α);
V-阻尼器活塞与缸筒的相对运动速度(m/s),速度V根据激励频率ƒ 和位移A幅值,计算得出;
公式:V=2πA・ƒ ;
α-阻尼指数,根据完成工程设计要求选定确定,非线性阻尼器指数范围一般为0.1~0.55,线性阻尼指数为1.0。


粘滞阻尼器的特点和优势
安全性:消能减振、抗震结构体系由于特别设置非承重的消能构件(消能支撑、消能剪力墙等消能构件)或消能装置,它们具有极大的消能能力,在地震中能率先消耗震(振)动能量,迅速衰减结构的地震反应并保护主体结构和构件免遭破坏,确保结构的安全。
经济性:消能减振、抗震结构是通过“柔性消能”的途径减少结构的地震反应,因而可以减少减力墙的设置,减少结构断面和配筋,其抗震安全反而提高。
技术合理性:消能减振、抗震结构则通过设置消能杆件和减震装置,在出现变形时,大量迅速地消耗能量,保护主体结构的安全。结构越高、越柔,消能减振、抗震效果越显著。



粘滞阻尼器使用要求
1)粘滞流体阻尼器在保管运、输、贮藏过程中,对所有的零部件和产品本身应采取有效地防护包装,防止有发生锈蚀,污染,磕碰,划伤等不良现象;
2)粘滞流体阻尼器外表为镀硬铬保护层,相关动配合处均采用多种手段加固密封。因此如需要在其周围进行焊接等作业应采取严格的遮挡保护措施,不允许明火烘烤及重力敲砸等不良现象的发生;
3)粘滞流体阻尼器是精度和技术含量较高的产品,对装配和测试的操作技能、环境条件、试验根据等都有较高的要求,施工现场不许拆卸和修理。
4)粘滞流体阻尼器安装完成后,根据工艺要求对各节点销轴处及镀铬外表层涂抹适量的黄油,以保证减振装置正常工作和防止锈蚀等不良现象的发生;
5)粘滞流体阻尼器允许试验温度范围为+60℃~-40℃,应尽量避免安装在日晒雨淋和浸泡在水中的环境中。如工况条件无法满足要求,应安排专业人士定期(一年)进行跟踪检查和维护保养,并做好检查记录;
6)如遭遇火灾、水灾、地震等自然灾害后,应立即请专业工程技术人员对进行全面的检查、评估、维护和保养;
7)粘滞流体阻尼器 (减振装置)理论设计时效为五十年,免维护年限三十年,为满足前者及检验这一要求,建议每隔3~5年进行一次全面地例行检查、维护和保养。

安装形式

产品性能试验


常规性试验
典型阻尼器荷载―位移关系滞回曲线

疲劳试验
阻尼器在整个试验过程中,阻尼力―位移滞回曲线始终非常饱满,滞回环的形状和大小基本没有发生变化,阻尼器的拉、压最大输出阻尼力的波动幅值控制在10%以内。

高低温试验
图为多套阻尼器在不同工作温度情况下的阻尼力―位移滞回曲线


减隔震技术的应用

如何建造在突发强震中确保安全的建筑物、构筑物,采取一种安全有效、合理、经济的结构体系,是工程领域的重大课题,对有效减轻地震灾害有着重要的现实意义和深远的历史意义。

人们在长期抵御地震灾害的过程中,积累了丰富的经验,防震的技术已从传统的、被动的抗震方法向主动的、积极的减震隔震方法过度。

隔震建筑是利用隔震器和阻尼器,延长建筑物振动周期及增加阻尼比,消耗地震对建筑物释放的能量,降低地震力对建筑物的袭击。

消能减振技术是通过“柔性消能”的途径减小结构的地震反应,因而减少剪力墙的设置,减小结构断面和配筋,其抗震安全度反而提高。
